ניסוי מספר 7

אפנון תנופה

מטרת הניסוי :

היא יצור אות מאופנן בעזרת מתנד מבוקר מתח.

רקע תיאוריטי :

אפנון FM :

אפנון תדר הוא שיטת אפנון שבה מידע מיוצג באמצעות שינויים בתדר של הגל הנושא. בגלל שינויי התדר, השימוש ב-FM דורש רוחב סרט גדול יותר לעומת ה-AM. עם זאת, משום שהרעשים בדרך-כלל פוגעים במשרעת של הגל ולא בתדר שלו, לא חלה פגיעה בייצוג של האות המקורי. לפיכך מקלטי FM חסינים יותר להפרעות, ולשינויים בעצמת )משרעת( האות הנקלט. תוצאה נוספת של תכונה זו היא שמקלטי FM מסוגלים לקלוט בבירור את האות החזק מבין שתי תחנות המשדרות באותו תדר (תופעה הנקראת "תופעת הלכידה").

מתנד מבוקר מתח :

מתנד מבוקר מתח הוא מתנד שמפיק תדר בהתאם למתח הכניסה אליו. הייתרון בסוג זה של מתנד הוא היכולת לשנות באופן אלקטרוני את תדר המוצא. מתנדים מבוקרי מתח משמשים בעיקר בשרשראות RF, ומסייע בהמרת תדרים תוך שימוש בערבל.

מהלך הניסוי

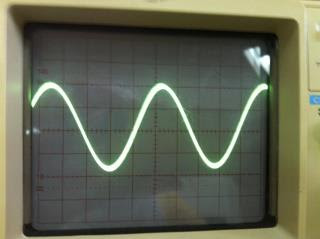

הצגה של מחזור אחד ( כאשר ערך המשבצת הוא 20 מיקרו לשנייה)

הצגה של 10 מחזורים  כאשר ערך המשבצת הוא 0.1 מילי לשנייה

השינויים שהתרחשו

השינויים שהתרחשו במוצא המתנד הן שהתדר של המתנד השתנה כי זמן מחזור האות גם השתנה .

יש המון הרמוניות ומה שבולט המסך הוא ההרמוניה של התדר המקסמלי וההרמוניה של התדר המינימלי .

אות מבוא בעוצמה גבוה – > תדר גבוה

אות מבוא בעוצמה נמוכה – > תדר נמוך

תשובה 1

אין סוף סינוסים ( הרמוניות )

תשובה 2

לסינוסים אלה יש תדרים שונים כי יש שינוים בעוצמת אות המידע .

תשובה 3

 Tmax = 5*0.1*10^-3

   Tmax=5*10^-4

תשובה 4

Tmin = 4*0.1 *10^-3

Tmin=4*10^-4

 תשובה 5

 Fmin =1/5*10^-4

Fmin=2000

Fmax=1/4*10^-4

Fmax= 2500hz

כאשר מגדילים את ההגבר האות נראה יותר צפוף כלומר זמן המחזור קטן והתדר גדל .

אפשר לקרוא הרבה דברים מהתצוגה של האות כמו זמן המחזור המינימלי והמקסימלי וגם התדר הנמוך והתדר הגבוה .

סטיית התדר היא ההפרש בין בין התדר הגבוה לבין התדר הנמוך

לכן :

df=Fmax - Fmin =2500- 2000=500hz
